Station-service H2 avec système d'E/S décentralisé pour zones EX

Mise en service plus rapide et meilleure évolutivité pour l'infrastructure hydrogène grâce à la technologie d'E/S déportées IP67 pour toutes les zones ATEX

Les pressions élevées et le gaz explosif qu'est l'hydrogène posent des exigences particulières à la technique d'automatisation des stations-service à hydrogène. De plus, les stations-service doivent pouvoir être produites et mises en service rapidement afin de répondre à la forte augmentation de la demande.

Concept d'E/S décentralisées IP67 pour les signaux jusqu'en zone 0
Un fabricant de stations-service d'hydrogène relève ces défis grâce au concept décentralisé IP67 de Turck pour les zones ATEX 1 et 2. Les nombreux signaux analogiques et numériques de chaque réservoir tampon sont directement transférés au niveau du réservoir sur des modules d'E/S IP67 pour la zone 2.

Vos avantages

  • Mise en service plus rapide grâce au concept d'E/S décentralisées jusqu'à la zone ATEX 1
  • Flexibilité accrue pour l'ajout de pompes à carburant H2 et de stockage tampon
  • Moins de câblage manuel lors de la mise en service
  • Essais préliminaires en production plus faciles et plus fiables, car aucun nouveau câblage n'est nécessaire sur le site de l'utilisateur final.

  • La station de remplissage d'hydrogène offre différentes pressions pour les camions et les voitures.

  • Échelonnable : le concept modulaire permet d'ajouter plus facilement des tampons de stockage.

  • Le seul concept d'E/S qui permet de connecter les signaux de la zone 1 sans armoire de commande

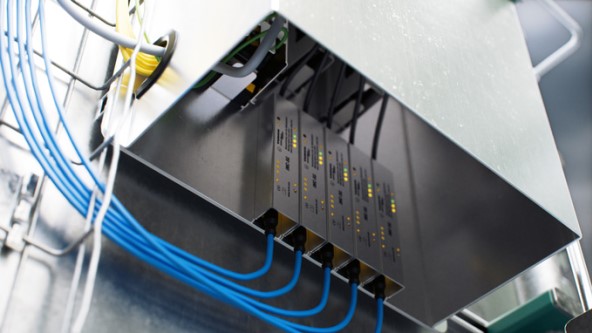

Les appareils d'interface IP67 de la famille IMC garantissent que les capteurs à sécurité intrinsèque pour les zones ATEX 0 et 1 peuvent être connectés. Les capteurs et actionneurs des différentes zones ATEX peuvent ainsi être connectés à la commande Profinet via un système d'E/S. Le montage coûteux de grandes armoires électriques au niveau des accumulateurs tampons n'est plus nécessaire.

La modularisation facilite l'extension

Les extensions ultérieures sont ainsi beaucoup plus faciles à réaliser, car d'autres mémoires tampons peuvent être complétées quasiment par une alimentation électrique et une ligne de communication Ethernet sur la commande principale. Le programme de commande est également conçu de manière modulaire, de sorte qu'une extension ultérieure ne nécessite pas de gros travaux de programmation.

Signaux de sécurité intégrés dans le concept IP67

Le concept de sécurité est également décentralisé : Les signaux d'arrêt d'urgence et autres signaux de sécurité ont été placés sur les modules de sécurité IP67 TBPN, qui se trouvent directement sur l'accumulateur tampon. Tous les composants sont conçus pour être utilisés en extérieur, avec une plage de température de -20 à 65 degrés. Grâce à un concept de connectique adapté, Turck a assuré une mise en service rapide et simple. En fin de compte, moins d'électrotechniciens doivent aujourd'hui assister à la mise en service que dans le concept point à point précédent avec des câbles multiconducteurs et des répartiteurs passifs.

Un conseil et une assistance complets assurent une mise en service réussie

Dans cette application, Turck n'a pas seulement soutenu le client avec des produits, mais aussi avec des conseils intensifs et a développé avec le client le concept d'E/S pour la modularisation de ses stations-service à hydrogène. Les experts Turck présents sur place ont également contribué au succès de la solution lors de la mise en service.
