Positionnement d’hauteur exact

Zierer utilise les détecteurs de positionnement linéaire avec interface IO-Link de Turck pour la nouvelle attraction “Flying Fish”

Les positions horizontales des bras de gondole dans l’attraction Flying Fish de Zierer Karussell- und Spezialmaschinenbau GmbH ont été mesurées auparavant par des détecteurs de proximité individuels. Pour chacun des 12 vérins hydrauliques, le montage, l’alignement et l’intégration dans le système de commande étaient très compliqués pour cinq détecteurs, résultant dans une mesure d’hauteur à l’approche. Zierer utilise pour la première fois les détecteurs de positionnement inductifs linéaires de Turck. Ceux-ci livrent un signal analogique et permettent un réglage par l’API via IO-Link.

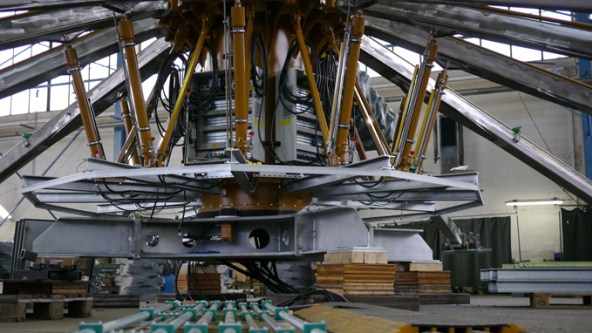

Détermination fiable de la position des bras de gondoles par le détecteur LI inductif linéaire
Un détecteur de positionnement linéaire de 1000 mm de Turck sort la position exacte du bras
Le détecteur LI de Turck est idéal pour l'utilisation dans conditions rudes

Les attractions ne doivent être non seulement agréables pour les visiteurs, mais surtout être sûres. Les exigences imposées dans ce domaine sont souvent plus strictes que celles pour les installations industrielles classiques. « Il s’agit d’ailleurs du transport de voyageurs » affirme le managing director Wolfgang Brück. Un classique du programme Zierer est l’attraction Flying fish. Les visiteurs se trouvent ici dans 12 gondoles en forme de poisson. Fixées à des bras métalliques, ces gondoles tournent autour du milieu de l’installation. Les douze poissons peuvent se déplacer hydrauliquement à la hausse et à la baisse à leur bras.
Pour déterminer la position horizontale des bras, Zierer a utilisé jusqu’à maintenant cinq détecteurs à chaque vérin de levage hydraulique. Bien que cette solution assurait un fonctionnement sûr, le montage des détecteurs et leur réglage étaient pourtant assez complexe.

Détecteur de positionnement linéaire alternatif

Zierer cherchait des alternatives pour la conception de détection actuelle. En octobre 2011, on tenait compte d’une solution avec une détection de position linéaire. Zierer cherchait un détecteur de positionnement qui mesure la hauteur de levage du vérin hydraulique à la longueur totale de 1000 mm. Sauf d’autres producteurs, l’équipe de projet Zierer testait également le détecteur de positionnement inductif linéaire LI-Q25 de Turck.
Le LI-Q25 a des zones mortes courtes, parce que l’électronique de traitement est intégrée sur l’ensemble de la longueur du détecteur. Jusqu’aujourd’hui le système est unique. Zierer était impressioné par les résultats d’essai du détecteur Turck. Même avec des courses rapides et des forces centrifuges surgissantes, le détecteur fournissait fiablement la position exacte du transmetteur de position moyennant le signal analogique 4…20 mA. La commande peut en déterminer la position exacte. Le chef de projet Klaus Gäck le résume comme suite : "Pour nous, la qualité et la fiabilité pendant le fonctionnement sont primordiales, le détecteur de positionnement linéaire de Turck nous semble le choix correct."

Paramétrage par IO-Link

Malgré les résultats positifs, deux exigences devaient encore être remplies : à cause des mesures de sécurité, Zierer souhaitait la visualisation d’un défaut éventuel du transmetteur de position. Une LED au détecteur montrait pourtant le moment où le transmetteur de position se trouvait une fois en dehors de la plage de mesure, mais Matthias Niedermeier, responsable du projet électrique, voulait sortir le signal à la commande. Le détecteur LI pouvait produire une forte impression à cause de sa capacité d’être paramétré par IO-Link. Par l’interface IO-Link, l’utilisateur peut sortir par exemple à partir de la commande des signaux spéciaux tels que le défaut du signal.

Zierer avait une autre exigence concernant les valeurs MTBF (Meantime Between Failures). Selon une analyse en conformité avec la directive SN 29500 (Ed. 99) le détecteur LI peut fonctionner 138 ans sans panne. Le managing director Brück était impressionné par cette qualité : "Le détecteur ne peut épargner au niveau des investissements, mais augmente la disponibilité de l’installation et attribue à une meilleure fiabilité."
