Détection de la colle sur les circuits imprimés

Les capteurs optoélectroniques miniatures VS8 assurent une qualité élevée dans le collage des PCB

Dans la production de cartes de circuits imprimés (PCB), les restrictions d'espace à proximité immédiate des distributeurs d'adhésif rendent difficile la détection de l'adhésif et des bords d'attaque des cartes. Les niveaux sont pratiquement impossibles à surveiller, aussi toute irrégularité ou bulle dans l'application de l'adhésif doit être détectée pour réduire les pertes de produit et les temps d'arrêt. Le capteur optoélectronique miniature VS8 répond à cette exigence et garantit la qualité dans les plus petits espaces.

Vos avantages

  • Réduction des arrêts de production et amélioration de l'assurance qualité des PCB grâce à la détection des capteurs.
  • Installation plus rapide des capteurs dans les espaces confinés
  • Une indication des erreurs de niveau de remplissage dans le distributeur d'adhésif sans contrôle complexe

  • Les capteurs miniatures VS8 détectent à la fois les adhésifs et les supports de transport

  • Le VS8 est assez petit pour être installé sur la tête du pistolet à colle.

  • La détection des bords avant du support garantit que les cartes imprimées sont dans la bonne position.

L'industrie électronique utilise des produits extrêmement petits et, à la surface des cartes de circuits imprimés, de nombreux composants sont disposés de manière dense les uns à côté des autres. Ces panneaux sont généralement fabriqués dans des zones à espace restreint, et les défauts sont rapidement négligés si la production et l'inspection sont manuelles. Dans les applications électrotechniques, il y a également peu de place pour les solutions automatisées. Il peut arriver rapidement que des systèmes équipés de grands capteurs de contrôle perturbent les processus, réduisent les performances et provoquent de longs temps d'arrêt.

Pour les composants complexes, les pièces peuvent être renforcées par des procédés de soudage et de collage. Cependant, les stations de collage dans la production de circuits imprimés posent des défis particuliers. Le contrôle du niveau du distributeur d'adhésif reste difficile car il est irréaliste de placer un capteur à l'intérieur de la buse. Néanmoins, une application précise de l'adhésif est essentielle, car des bulles ou des lacunes peuvent causer de sérieux problèmes si des parties du panneau ne sont pas fixées et se détachent pendant l'application.

Les plus petites différences de hauteur indiquent la présence d'adhésif
Le capteur VS8 est un capteur optoélectronique à réflexion diffuse avec suppression de l'arrière-plan fixe, qui est suffisamment petit pour être monté sur le bras du robot directement au-dessus des cartes de circuits imprimés. Les capteurs VS8 sont alignés sur une zone allongée du circuit imprimé où le robot applique l'adhésif. Après la programmation, le capteur enregistre la distance initiale à chaque passage et détecte la différence de distance minimale, quelle que soit la couleur, qui est créée par un nouveau cordon d'adhésif. Toute irrégularité pourrait alors indiquer la présence de bulles ou de lacunes dans l'adhésif et nécessiter une recharge pour un fonctionnement correct.

Ce type de détection d'adhésifs est utile dans la mesure où il permet de résoudre immédiatement les problèmes. Dans ce cas, les utilisateurs pourraient minimiser une défaillance - soit en réappliquant l'adhésif, soit en réapprovisionnant l'adhésif avant que le wagon porteur ne passe à la station suivante et que le liquide soit complètement sec. Un adhésif mal appliqué peut rapidement faire tomber les composants d'une carte, ce qui augmente le nombre de défaillances ou de rappels de produits.

Montage simplifié directement sur le distributeur
Les stations de production de circuits imprimés travaillent dans un espace confiné, ce qui peut rendre l'assemblage difficile. Le VS8 en version miniature peut être monté sur la tête de la buse de colle sans perte de qualité et fonctionne de manière fiable à courte distance. Pour un montage facile et polyvalent, le support est réglable de 15 degrés dans les deux sens.

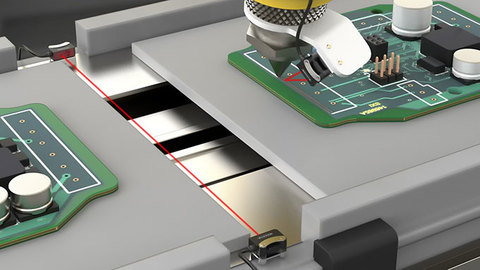

De plus, deux capteurs miniatures VS8 sont montés pour détecter les supports de modules sur lesquels se trouvent les cartes. Lorsque ces supports sont déplacés par le système de convoyage, la cellule photoélectrique VS8 détecte leur bord d'attaque et confirme la position correcte pour l'application de l'adhésif. Cela garantit que l'adhésif est appliqué sur chaque carte de circuit imprimé exactement là où il est nécessaire.
