Identification des liquides en toute sécurité

Avec sa Shipment Verification Station, Turck Vilant Systems prouve dans un POC pour Merck que même les conteneurs contenant des liquides et des objets métalliques peuvent être détectés fiablement et rapide dans les processus de lecture RFID UHF en vrac

La détection fiable de plusieurs supports de données RFID sur une palette est un défi, en particulier lorsque différents objets et liquides sont concernés. Chez Merck à Darmstadt, les premiers tests pour vérifier les livraisons avec des portiques UHF RFID classiques ont montré que toutes les substances ne pouvaient pas être lues de manière suffisamment rapide et fiable. Les experts en RFID UHF de Turck Vilant Systems ont relevé le défi et ont pu démontrer avec leur station de vérification des expéditions que même les conteneurs d'éthanol et les supports de données orientés de manière aléatoire peuvent être identifiés de manière fiable et rapide.

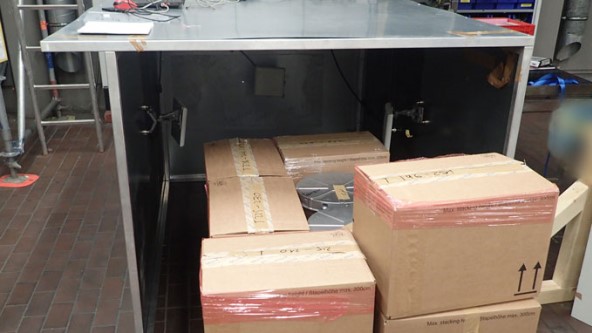

  • Très lisible : Le shipment verification station dans le cadre de la mise en place de la preuve de concept

  • Détection des palettes mélangées avec différents conteneurs et des étiquettes arbitrairement alignées.

  • Les étiquettes sur métal utilisent le tambour lui-même comme une antenne étendue

  • Les liquides polaires comme l'éthanol sont également détectés si l'étiquette est correctement positionnée

Au cours de la numérisation de ses propres processus, Merck s'est demandé dans quelle mesure l'enregistrement et la vérification des livraisons pouvaient être automatisés. Dans sa thèse de licence chez Merck, Yanick Luca Kleppinger a étudié la question de l'influence de différents solvants sur l'enregistrement en masse avec la technologie RFID UHF. Au cours de ces travaux, M. Kleppinger a également effectué une validation de principe sur la question de savoir comment différents produits chimiques et conteneurs peuvent être identifiés à l'aide de la technologie RFID UHF. Dans le cadre de la mise en place expérimentale de cette étude de faisabilité, il a testé la technologie en utilisant sept palettes comme exemple, qui représentaient la variance des conteneurs et des substances chez Merck.

Les tests avec une porte RFID classique étaient prometteurs. Cependant, la détection des palettes d'éthanol a révélé des différences avec les palettes d'autres solvants. En particulier, les supports de données internes des conteneurs d'éthanol n'ont pas pu être détectés de manière fiable. La palette mixte a également posé des problèmes pour la porte RFID classique.

Le Shipment Verification Station utilise la réflexion des ondes sur les parois métalliques

L'implication des spécialistes de l'intégration de la RFID de Turck Vilant Systems (TVS) a permis de remédier à la situation. "Reconnaître les palettes contenant des liquides dans une porte RFID n'est pas possible avec une porte de conception classique", se souvient Robert Paulus, qui, en tant que responsable du développement commercial chez TVS, a supervisé la preuve de concept chez Merck. Les étiquettes internes étaient entourées de liquides de tous les côtés. Comme l'éthanol absorbe les ondes, les supports de données internes ne sont pas reconnus. "Nous avons eu de bonnes expériences avec notre Shipment Verification Station (SVS) dans de telles applications", déclare Paulus. Le SVS est un boîtier métallique dont les trois parois et le plafond sont équipés de têtes de lecture-écriture UHF. La palette contenant les objets à identifier est insérée par l'ouverture restante

La polarité est cruciale pour la lisibilité

Le test avec les trois premières palettes a montré que les trois solvants réagissent différemment aux ondes à ultra-haute fréquence. Alors qu'il fallait jusqu'à 30 secondes pour lire les 120 supports de données sur la palette avec les bouteilles d'éthanol, les bouteilles avec d'autres solvants pouvaient être lues en deux secondes. Les supports de données sur les bouteilles étaient lus presque aussi vite que les étiquettes sur les cartons, la différence devait donc être dans les propriétés des solvants. Jusqu'à présent, la littérature ne faisait que mentionner que les liquides ont un effet amortisseur sur les ondes électromagnétiques. Bien que les trois liquides soient similaires en termes de viscosité, ils diffèrent sensiblement en termes de propriétés d'amortissement. Kleppinger cherchait une autre propriété moléculaire qui distingue les trois solvants : la polarité des substances était déterminante, selon les résultats de son enquête. Si cette conclusion peut être confirmée par d'autres tests, les recherches sur les effets des liquides sur la lisibilité avec la RFID UHF connaîtront un nouvel état d'avancement dans l'avenir.

Preuve de concept complétée positivement

Avec un dispositif de lecture tel que le Shipment Verification Station, les palettes de test examinées avec toutes les substances peuvent être utilisées de manière fiable et dans des temps de lecture très bons à acceptables pour les processus logistiques de vérification des livraisons chez Merck. Même pour la substance la plus difficile, l'éthanol, les méthodes de lecture en vrac peuvent être convaincantes avec des temps de lecture allant jusqu'à 30 secondes. Les conteneurs métalliques ne posent pas non plus de problème lorsqu'on utilise les étiquettes métalliques appropriées.
