Des modules IMX12 comme alternative des cartes d'interface 19 pouces
Que faire si vos cartes d’interface 19 pouces ne sont plus disponibles?
Aux années '90 la technologie d’interface sur cartes 19 pouces était la norme dans beaucoup d’installations process. Pour remplacer les cartes 19 pouces qui ne sont plus disponibles ou à un prix exorbitant, Turck offre des alternatives efficaces.
Lors de projets de migration ou de modernisation de ces installations il y a plusieurs alternatives.
- Excom – Ceci est une solution de bus de terrain, un système d’E/S déportées qui est raccordé à un système DCS via PROFIBUS-DP. Cliquez ici pour visiter la page détaillée.
- IMX12 – Modules d’interface sur Power Rail

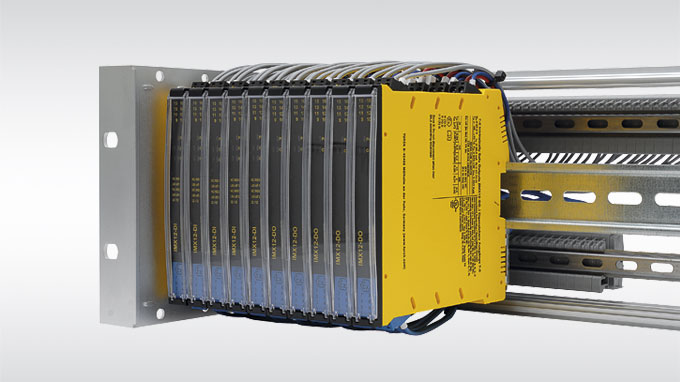

IMX12 est le nom de la nouvelle génération de modules d’interface. La famille IMX offre une densité de signaux maximale avec son boîtier d’une largeur de seulement 12,5 mm. De plus, la vitesse des appareils IMX est exceptionnelle. L'amplificateur-séparateur de signaux Ex IMX12-DI permet de traiter des fréquences d'entrée jusqu'à 15 kHz, ce qui étaient jusqu'à présent réservées aux convertisseurs de fréquence spéciaux. Grâce à la nouvelle conception électronique, les effets venant de facteurs d'influence tels que la température ou les variations de tension peuvent être réduits chez les séparateurs de signaux analogiques Ex IMX12-AI. L'influence de l'appareil d'interface sur la performance totale d'un circuit de mesure entier est par conséquent nettement réduite.
Modules d’interface sur Power Rail
Dorénavant, les IMX12 sont disponibles pour utilisation sur Power Rail. Le IMX12-PS02-UI-UIR-PR/24VDC livre la tension d’alimentation et est disponible avec des bornes à vis ou des bornes à ressort (IMX12-PS02-UI-UIR-PR/24VDC/CC).
L’utilisation d’un système sur Power Rail offre plusieurs avantages :
- Réduction du câblage
- Moins de câbles dans les caniveaux
- Combinaison simple et ponctuelle des unités fonctionnelles pour l’alimentation de la tension
Un ‘hot swapping’ qui permet d’échanger les modules d’interface pendant le fonctionnement sans que la tension d’alimentation soit coupée est également possible.
En outre, une redondance de l’alimentation par les bornes de raccordement est aussi possible ce qui augmente la sécurité de fonctionnement.
Alternativement, la tension d’alimentation 24 VDC peut être fournie directement par une borne qui est raccordée au connecteur du Power Rail, sans module d’alimentation. Le raccordement est possible des deux côtés. L’alimentation par les bornes de raccordements normales des modules est également possible.
La charge maximale du module d’alimentation peut être de 7 A à 24 VDC. Ceci permet de raccorder jusqu’à 40 convertisseurs de mesure-séparateurs d’alimentation IMX12-AI01-2i-2IU-HPR/24VDC. Ce nombre est nettement supérieur aux appareils d’autres producteurs dont la charge maximale de la plupart d’entre eux est de seulement 3,5 à 4 A. Un seul module Turck est suffisant pour obtenir une redondance d’alimentation.
Tous les modules IMX12 peuvent être installés dans la Zone 2 Ex. D’autres homologations sont en préparation : TR CU (la Russie), UL, UL Listed, UL Recognized (USA), CSA (Canada), KOSHA (Korée du Sud). Les modules peuvent être utilisés dans les applications SIL. Dans ce cas, une signalisation d’erreur collective pour les modules d’alimentation ne fait pas partie de l’application de sécurité.
Si vous êtes à la recherche d’une alternative pour les anciennes cartes d’interface 19 pouces, la série IMX12 sur Power Rail offre une solution avantageuse et efficace.
Lors de projets de migration ou de modernisation de ces installations il y a plusieurs alternatives.
- Excom – Ceci est une solution de bus de terrain, un système d’E/S déportées qui est raccordé à un système DCS via PROFIBUS-DP. Cliquez ici pour visiter la page détaillée.
- IMX12 – Modules d’interface sur Power Rail
IMX12 est le nom de la nouvelle génération de modules d’interface. La famille IMX offre une densité de signaux maximale avec son boîtier d’une largeur de seulement 12,5 mm. De plus, la vitesse des appareils IMX est exceptionnelle. L'amplificateur-séparateur de signaux Ex IMX12-DI permet de traiter des fréquences d'entrée jusqu'à 15 kHz, ce qui étaient jusqu'à présent réservées aux convertisseurs de fréquence spéciaux. Grâce à la nouvelle conception électronique, les effets venant de facteurs d'influence tels que la température ou les variations de tension peuvent être réduits chez les séparateurs de signaux analogiques Ex IMX12-AI. L'influence de l'appareil d'interface sur la performance totale d'un circuit de mesure entier est par conséquent nettement réduite.
Modules d’interface sur Power Rail
Dorénavant, les IMX12 sont disponibles pour utilisation sur Power Rail. Le IMX12-PS02-UI-UIR-PR/24VDC livre la tension d’alimentation et est disponible avec des bornes à vis ou des bornes à ressort (IMX12-PS02-UI-UIR-PR/24VDC/CC).
L’utilisation d’un système sur Power Rail offre plusieurs avantages :
- Réduction du câblage
- Moins de câbles dans les caniveaux
- Combinaison simple et ponctuelle des unités fonctionnelles pour l’alimentation de la tension
Un ‘hot swapping’ qui permet d’échanger les modules d’interface pendant le fonctionnement sans que la tension d’alimentation soit coupée est également possible.
En outre, une redondance de l’alimentation par les bornes de raccordement est aussi possible ce qui augmente la sécurité de fonctionnement.
Alternativement, la tension d’alimentation 24 VDC peut être fournie directement par une borne qui est raccordée au connecteur du Power Rail, sans module d’alimentation. Le raccordement est possible des deux côtés. L’alimentation par les bornes de raccordements normales des modules est également possible.
La charge maximale du module d’alimentation peut être de 7 A à 24 VDC. Ceci permet de raccorder jusqu’à 40 convertisseurs de mesure-séparateurs d’alimentation IMX12-AI01-2i-2IU-HPR/24VDC. Ce nombre est nettement supérieur aux appareils d’autres producteurs dont la charge maximale de la plupart d’entre eux est de seulement 3,5 à 4 A. Un seul module Turck est suffisant pour obtenir une redondance d’alimentation.
Tous les modules IMX12 peuvent être installés dans la Zone 2 Ex. D’autres homologations sont en préparation : TR CU (la Russie), UL, UL Listed, UL Recognized (USA), CSA (Canada), KOSHA (Korée du Sud). Les modules peuvent être utilisés dans les applications SIL. Dans ce cas, une signalisation d’erreur collective pour les modules d’alimentation ne fait pas partie de l’application de sécurité.
Si vous êtes à la recherche d’une alternative pour les anciennes cartes d’interface 19 pouces, la série IMX12 sur Power Rail offre une solution avantageuse et efficace.
