Robuuuste multiprotocol I/O-modules op superjacht

Op het superjacht Limitless zorgen Turck's compacte multiprotocol I/O-modules TBEN met IP69K-bescherming voor een betrouwbare EtherNet/IP-communicatie tussen sensoren/actuatoren en PLC's.

De Nederlandse leverancier van scheepsuitrusting Akerboom Yacht Equipment heeft de gehele automatiseringsopstelling van het 20-jarige superjacht Limitless met de modernste technologie herwerkt. Twee controllers en een EtherNet/IP-netwerk vervangen de eerder gebruikte punt-tot-punt-bekabeling van apparatuur zoals kranen, instapladders of platforms. Akerboom vertrouwt op Turck's robuuste TBEN-L en TBEN-S Ethernet I/O-modules om een groot aantal I/O-signalen over te brengen. Met hun volledig vergoten kunststoffen behuizing en bescherming tot IP69K zijn de I/O-modules ideaal voor gebruik op schepen, waardoor de kost voor besturingskasten of andere beschermende maatregelen wegvalt.

De achtersteven opent zich als een platform, de achterste zwemtrap beweegt gewoon recht naar buiten.
Bij het uitklappen van het ladderplatform moet de helling ten opzichte van het schip worden gemeten.
Elke Turck TBEN-L-16DOP blok-I/O biedt 16 digitale uitgangen voor het aansluiten van hydraulische kleppen
Turck's robuuste blok-I/O-oplossingen met IP69K-bescherming verving alle andere beschermingsmiddelen
Ed Groen in `t Woud is zeer tevreden: ''Turck's I/O-blokken hebben ons veel bedradingswerk bespaard.

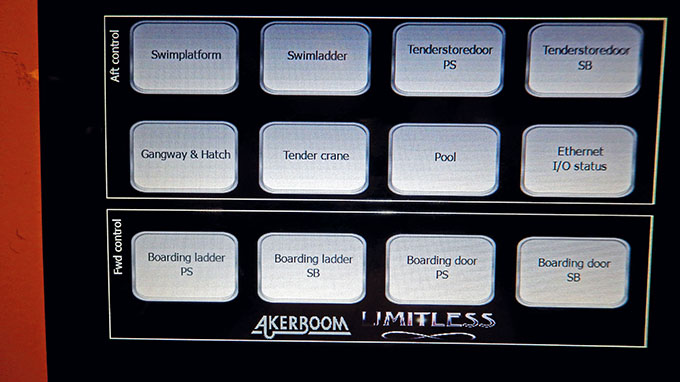

Alle technische systemen kunnen nu via een touchscreen worden bediend.

De technische uitrusting in de loop der jaren ontwikkeld

Alle apparatuur aan boord van het schip wordt hydraulisch bediend. Bij de bouw van de Limitless was nog geen moderne besturingstechniek geïnstalleerd. De apparatuur werd bestuurd met relaisconstructies en eenvoudige punt-tot-punt-verbindingen.

De laatste jaren is het aantal defecten in de bewegende delen van het jacht toegenomen. En zelfs de functionerende beweegbare elementen kwamen niet meer overeen met de stand van de techniek. Centrale controle was niet mogelijk. Alles moest ter plaatse via drukknoppen bediend worden. Voor de technische revisie van het gehele jacht deed de kapitein een beroep op Akerboom Yacht Equipment in Leiden. Het bedrijf heeft naam gemaakt op het gebied van elektrische apparatuur voor schepen en is onderdeel van de Feadship Group, waar ook de scheepswerf De Vries deel van uitmaakt.

Ethernet/IP-controllers vervangen stand-alone-oplossingen door Ethernet/IP-controllers

Vroeger had elke kraan en elk automatisch platform op het schip zijn eigen besturingskast waarin de signalen van de apparaten en aandrijvingen direct bedraad waren. Akerboom heeft deze talrijke geïsoleerde oplossingen vervangen door I/O-modules met Ethernet/IP communicatie en twee moderne controllers.

Naast de bedrading hebben de IP69K I/O-blokmodules ook veel ruimte bespaard. Tegenwoordig zijn veel schakelkasten op het schip overbodig omdat de TBEN-L direct naast de hydraulische kleppen zijn gemonteerd.

Veel digitale ingangssignalen worden op het schip gegenereerd. Deze voorzien bijvoorbeeld in eindschakelaars die de positie van de vergrendelingsbouten in de deuren detecteren. Analoge signalen worden uitgevoerd door middel van inclinatiesensoren. Turck's B1N360 inclinatiesensoren detecteren de hellingshoek van de platforms wanneer ze gelanceerd worden. Het is belangrijk om de helling niet absoluut te meten, maar in relatie tot het schip.

De analoge signalen van de inclinatiesensoren worden naar de controller gestuurd door Turcks TBEN-S2-4AI ultracompact I/O-station. De TBEN-S modules zijn nog compacter dan de TBEN-L met een breedte van 32 millimeter, maar voldoen ook aan IP69K. Een TBEN-S bevindt zich aan de achterzijde en een TBEN-S aan de voorzijde van het jacht. Beide brengen de signalen van twee platforms naar de PLC.

Robuuste I/O-modules vereenvoudigen de bedrading

De oplossing werd echt effectief door het gebruik van de digitale I/O-modules TBEN-L1-16DOP. Hierdoor konden alle uitgangssignalen via een ethernetkabel van de besturing naar de digitale kleppen worden overgedragen. De TBEN I/O-modules kunnen worden gebruikt als multiprotocolapparaten op PLC's met PROFINET-, Ethernet/IP- of Modbus TCP-protocol.
