Intrinsiek veilige veldcommunicatie

In de chemiefabriek in Tianjin verzenden excom remote I/O-stations van Turck temperatuurmeetsignalen op een betrouwbare en efficiënte manier vanuit het Ex-bereik.

Op 370 meetpunten in de VCM-plant in de chemische fabriek in Tianjin moeten temperatuurmeetsignalen worden afgevraagd en doorgestuurd naar het sturingsniveau. Omdat de klassieke punt-punt-bedrading te complex en te duur zou zijn, levert Turck met het intrinsiek veilige remote I/O-systeem excom zowel een efficiënte als comfortabele oplossing.

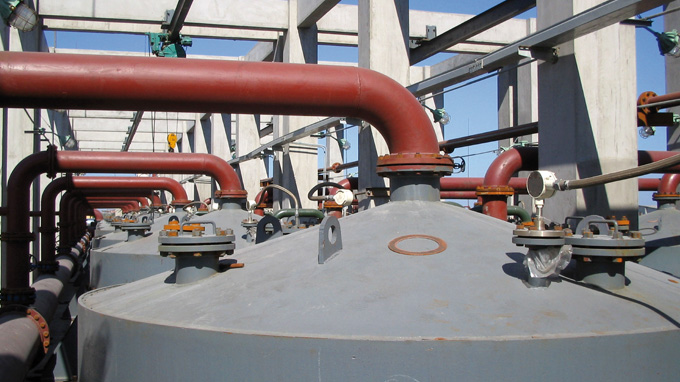

De chemische fabriek van Tianjin breidde haar productiecapaciteit uit
Het excom remote I/O-systeem bestaat uit een voeding, een gateway, I/O-modulen en een rack
De 16 I/O-modulen en de voedingsmodule kunnen worden vervangen in zone 1 terwijl ze in bedrijf zijn

In 2004 breidde de chemiefabriek in Tianjin haar productiecapaciteit uit met een nieuwe fabriek, waar vinylchloridemonomeer (VCM) wordt geproduceerd. Het productieproces vereist op ieder moment gecontroleerde temperaturen. Een te lage temperatuur zou niet alleen de reactiesnelheid van de halffabrikaten verminderen, deze kan ook de catalysatorstoffen ontbinden.

Daarom gebruikt deze chemiefabriek zeven type-E-thermo-elementen voor de temperatuurmeting in elk van de 44 transformatie-installaties waarin de samenvoeging van chloorwaterstof met acetyleen plaatsvindt. Met inbegrip van de toevoerbuizen moeten in totaal 370 meetsignalen uit het explosiegevaarlijke bereik naar het sturingsniveau overgebracht worden. Een opdracht, die de project managers bij een klassieke punt-punt-bedrading via interfacetechniek enkel konden realiseren met hoge installatie- en enorme onderhoudskosten.

230 V bedrijf voor lange afstanden

Met in totaal zes intrinsiek veilige excom remote I/O’s van Turck kon de chemiefabriek in Tianjin het probleem efficiënt, betrouwbaar en comfortabel oplossen. De voor het ex-bereik (zone 1 en 2) gehomologeerde excom-stations, die in China verkocht worden door de dochter van Turck, (Tianjin), Sensor Co. Ltd. (TTS), boden aan de operatoren van de machines in Tianjin een groot voordeel: zij kunnen naar keuze met 24-V-gelijk- of 230-V-wisselspanning worden gemonteerd en functioneren.

Laatstgenoemde is vooral bij lange signaalafstanden een enorm voordeel in vergelijking met andere remote I/O-stations, die uitsluitend met 24 VDC functioneren. Vermits in sommige gevallen veel grotere kabeldoorsneden met toenemende kabellengte optredend spanningsverlies moeten compenseren, zorgt de excom I/O-oplossing van Turck ook bij kabellengten van honderden meters voor een stabiele voedingsspanning.

Asset Management met FDT/DTM

Naast verhoogde beschikbaarheid, hot swapping en Ex-bescherming biedt het systeem aan de operatoren in China een algemene HART-parametrering van hun veldapparaten via de buskabel (Profibus-DP), alsook het beheer en diagnose via Field Device Tool (FDT) en Device Type Manager (DTM): Als lid van de FDT Group ondersteunt Turck van bij het begin het concept, dat zoals de PC-apparatenmanager een eenvoudig beheer van de parametrerings- en diagnosedata mogelijk maakt. Het grote voordeel van de software: de gebruiker dient zich niet meer bezig te houden met het beheer van de diagnosedata of de incompatibiliteit van de verschillende drivers (de zogenaamde DTM’s). In de plaats hiervan kan hij zich op basis van een hoger visualiseringsprogramma (bv. PACTware), volledig op de inhoud van de ontvangen data concentreren – en bijgevolg op de situatie van de machines.
