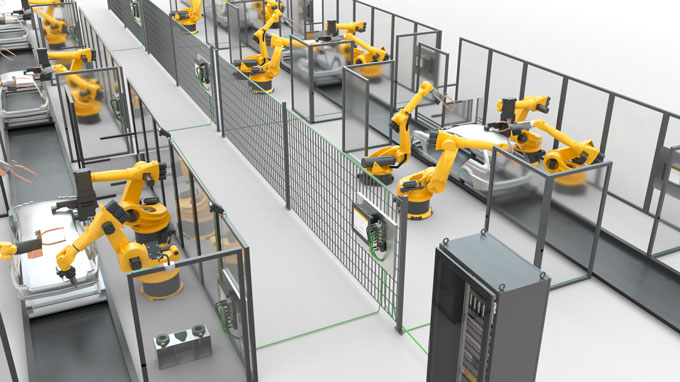

Robotlascellen in een netwerk met Ethernet

P67-switches verminderen bedrading en cyclustijden in gereedschapswisseltoepassingen

Typische uitdagingen bij het netwerken van robotcellen in de carrosseriebouw zijn het bereiken van korte cyclustijden ondanks gereedschapswissels of het zo snel overbrengen van gegevens van camera's dat robots kunnen worden uitgelijnd en gecorrigeerd terwijl het proces loopt. Daarnaast moet het dataverkeer veilig zijn en moet de hele applicatie maximaal beschikbaar zijn.

Cut-through forwarding en GBit backbone voor een snelle gegevensdoorvoer

De hanteerbare Ethernet-switch TBEN-L-SE-M2 verzendt zijn dataframes via cut-through forwarding. Dit minimaliseert de latentietijd, omdat de gegevensoverdracht begint zodra bekend is waar het frame naartoe moet worden verzonden. Dit betekent dat IP-camera's ook kunnen worden gebruikt voor robotbegeleiding in het proces - in plaats van het controleren van de productkwaliteit achteraf. De switch stelt ook een hogesnelheidsbackbone in met twee GBit-poorten als snelle datalijn naar de controller.

De voordelen

  • Snelste wisselende gereedschapsvoorziening in minder dan 150 ms dankzij Quick-Link-up
  • Maximale beveiliging met Firewall, NAT Routing en VLAN
  • Snelle Datadoorgifte dankzij Gbit-Highspeed-Backbone en Cut-through forwarding
  • Hoge beschikbaarheid door netwerkbelastingbewaking en Broadcast-Barriere
  • Minimale bedrading, omdat de beschermingsgraad IP67 montage in het veld mogelijk maakt

  • De high speed backbone beveiligt de gegevensoverdracht tussen de switches en de sturing

  • Poortgebaseerde IP-adrestoewijzing voor installatie in ethernet/IP- en standaard Ethernetnetwerken

  • Door de switches direct in het veld te monteren, wordt de bedrading tot een minimum beperkt

  • Multicast geeft meerdere gebruikers toegang tot de stream vanaf één IP-camera

De switch versnelt de gereedschapswisselingen door de snelste Link-up-tijden. Ethernet/IP-abonnees met Quick-Connect en Profinet-apparaten met Fast-Start-up zijn in minder dan 150 milliseconden online. Snelle gereedschapswissels maken het mogelijk om robots efficiënt te gebruiken, zelfs bij hoge productvariatie.

Hoge beschikbaarheid dankzij netwerkbelastingsbewaking en "Broadcast Storm Protection"

Als de switches op de grens van hun prestaties draaien, wordt dit meestal niet of te laat opgemerkt. Toch is deze toestand van cruciaal belang voor de beschikbaarheid van het systeem, omdat het gemakkelijk kan leiden tot overbelasting van het geheugen en dus tot het falen van de deelnemers aan het netwerk. De geïntegreerde netwerkbelastingsmonitoring maakt het mogelijk om op basis van de poort te monitoren hoeveel bandbreedte nog beschikbaar is als reserve. Om te voorkomen dat ongecontroleerde Broadcast verzoeken tijdelijk de volledige netwerkbandbreedte verbruiken, heeft de switch "Broadcast Storm Protection" geïntegreerd.

VLAN, firewall en NAT-routing garanderen maximale netwerkbeveiliging

Productie- en managementnetwerken kunnen worden gescheiden via virtuele netwerken (VLAN). Dit maakt een betere controle op de toegangsrechten mogelijk. Naast de geïntegreerde firewall zorgt ook de NAT-routingfunctie van de switch voor meer veiligheid. NAT-routing vermijdt conflicterende IP-adressen. De deelnemers worden vervolgens aangesproken via een alias IP, waardoor ook manipulatie en ongeoorloofde toegang tot apparaten wordt voorkomen.

.
