Naderingsschakelaar detecteert rotorpositie

uprox+-sensoren detecteren de rotorpositie van VENSYS-windturbines

Met een innovatief generatorconcept heeft de firma VENSYS Energy AG uit Saarland het gemaakt tot aan Beijing. Voor de Olympische zomerspelen werden 43 VENSYS windturbines gebouwd in licentie door de Chinese partner Goldwind voor het leveren van milieuvriendelijke elektriciteit. Om dit te realiseren garanderen de uprox+-sensoren van Turck consistent de meest optimale rotorpositie.

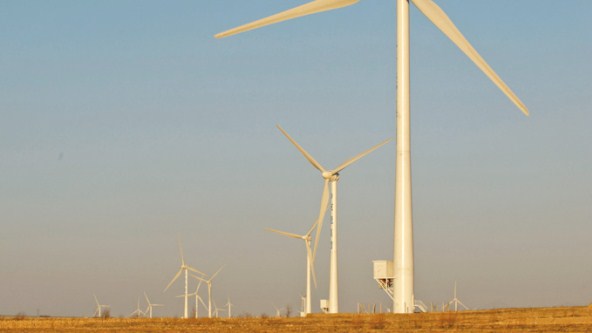

Energie voor de Olympische Spelen : 43 windturbines zijn uitgerust met inductieve uprox+-sensoren
2 uprox+-sensoren detecteren een speciale nok voor de bepaling van de actuele positie van de rotorbladhoek
2 uprox+-sensoren werken samen met een tandwiel samen voor de detectie van het toerental van de rotor

Wereldwijde groei

VENSYS-windmolens worden zowel ingezet in het Canadese Higgings Mountain als in Grevenbroich aan de Rijn. Bij de Chinese partner Goldwind zullen dit jaar drie fabrieken met een productiecapaciteit van jaarlijks meer dan 1000 installaties in werking treden. Andere licentienemers zetten in Brazilië, India, Tsjechië en Spanje de innovatieve ontwikkelingsideeën uit Duitsland om.

De zogenaamde Pitch-sturing behoort tot de belangrijkste veiligheidscomponenten van een windturbine. Het systeem meet, bewaakt en regelt de invalshoek van de rotorbladen van een installatie, waardoor de vermogensopname kan worden veranderd. Zo kunnen de rotorbladen bij het opstarten met de wind meedraaien. Tijdens de werking kan het vermogen ondanks wisselende windomstandigheden constant worden gehouden door de invalshoek te wijzigen. Treedt er daarentegen een storm op, dan draait de pitch-regeling de rotorbladen automatisch uit de wind om schade te vermijden.

Sensoren zorgen voor betrouwbaarheid

„Bij een storing kunnen de gevolgen fataal zijn“, zegt dr. Stephan Jöckel, hoofd elektrotechniek bij VENSYS. Daarom heeft VENSYS Energy AG gekozen voor de inductieve sensoren van Turck. In iedere windturbine bepalen zes uprox+-sensoren gelijktijdig – telkens twee per vleugel – de exacte positie van de rotors. Hierbij detecteert elke sensor een speciale nok voor de eindpositie van de rotorbladen. Een zevende sensor bepaalt in welke positie de luikopening van de installatie staat. Met de data van alle sensoren zorgt de sturing dan voor de telkens correcte rotorbladpositie. De krachttransmissie tussen motor en rotorblad gebeurt via smeer- en onderhoudsvrije tandriemen. De krachten verdelen zich hierbij over verschillende tanden zodat slijtage tot een minimum wordt beperkt en de betrouwbaarheid verhoogt. Gevoelige rotorremmen zijn bijgevolg niet nodig.

In 2007 alleen al heeft VENSYS 60 windturbines met Turck-sensoren uitgerust zonder enige problemen. “Wij hebben tot op heden enkel goede ervaringen gehad”, bevestigt dr. Stephan Jöckel. “Naast grote betrouwbaarheid, hoogwaardige kwaliteit en een aantrekkelijk prijs-kwaliteitverhouding was ook de hoge EMC-ongevoeligheid een belangrijk argument bij de beslissing voor uprox+-sensoren. Door hun directe aanwezigheid bij de generator van de windturbines en het gevaar op blikseminslag speelt het thema EMC in dit toepassingsveld een uitstekende rol.”

Resistent en ondoorlaatbaar

Omdat windturbines bovendien vaak aangetroffen worden in kustgebieden met vergelijkbaar hoge aërosolconcentraties, worden voor alle installatiecomponenten bijzonder hoge eisen gesteld op het vlak van ondoorlaatbaarheid. Ook hier kon de uprox+-reeks scoren: zelfs in de standaarduitvoering voldoen de verchroomde gegoten messingbehuizingen van deze sensoren in de beschermingsgraad IP68 aan de hoge vereisten van de VENSYS-ontwikkelaars.

Extra informatie

Download het volledige artikel - more20853e [PDF, 0,77 MB]
