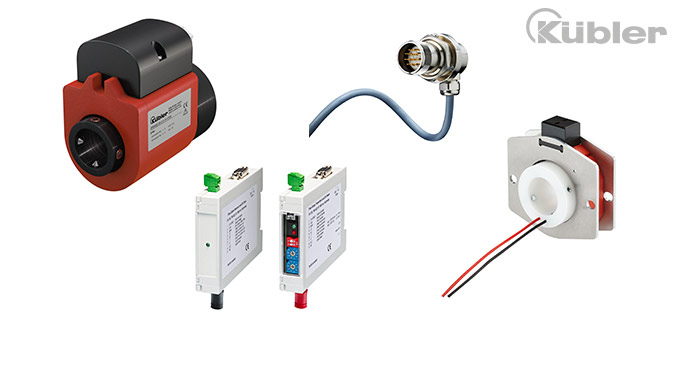

Technique de transmission par collecteurs tournants
La fonction de base des collecteurs tournants est la transmission de courants électriques, de signaux ou
de données, d’air comprimé ou de fluide hydraulique d’une plateforme stationnaire vers une plateforme
en rotation.
La transmission électrique entre les éléments stator et rotor est extrêmement fiable grâce à des contacts
à frottement. Les collecteurs tournants de Kübler se distinguent tout particulièrement par leur construction compacte et robuste, de longs cycles de maintenance et une longue durée de vie.
La famille SR085 est de construction modulaire, offrant une flexibilité
maximale pour une large gamme d’applications.
Les signaux de bus de terrain tels que PROFIBUS, CANopen® etc. sont transmissibles jusqu'à 12 MB moyennant le collecteur tournant. Le système modulaire du collecteur tournant est très flexible dans beaucoup d'applications. Avec les versions IST-SR085 et IST-SR060 (diamètres Ø 85 mm et Ø 60 mm) Kübler lance une nouvelle génération de collecteurs tournants unissant l'innovation technique avec la qualité de produit et la compacité de produit.
De plus, la structure Safety-Trans du ressort du collecteur tournant offre une transmission fiable même en cas de vibrations fortes. Tandis que le ressort de contact monté à l'anneau du boîtier du collecteur tournant pour courants de charge contient du graphite à cuivre, garantissant ainsi une haute résistance à l'usure, le ressort de contact pour courants de signaux contient un alliage riche de platine et d'or (50%).
Le plus grand développement en technique de transmission par des collecteurs tournants se situe au niveau du matériel de contact innovatif argent/bronze, argent/acier inoxydable. Grâce à cet alliage, les collecteurs tournants ne doivents plus être lubrifiés lors d'une maintenance et l'intervalle de maintenance est jusqu'à 10 fois plus grande (100 millions de révolutions) que celle avec des collecteurs tournants avec un alliage classique d'or/or. Par conséquent, les collecteurs tournants de Kübler sont particulièrement appropriés pour des applications dans l'industrie des denrées alimentaires.
Les collecteurs tournants sont utilisés dans les machines d'emballage, les machines de textile, les robots, les grues, les systèmes d'inspection de canal, les équipements de surveillance vidéo, les machines de remplissage, les tables tournantes, ...
Collecteurs tournants

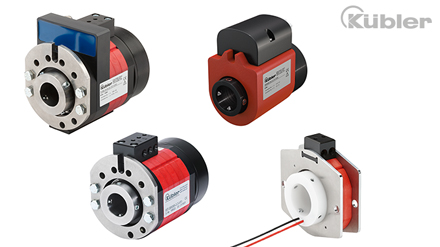

Les collecteurs tournants de Kübler sont disponibles en quatre versions de base parmi lesquels le SR060E qui est spécialement conçu pour l’industrie d’emballage. De nouvelles matières innovantes pour les contacts assurent une longue durée de vie et un fonctionnement avec une maintenance extrêmement réduite. Sa forme ronde aux surfaces lisses et son indice de protection élevé jusqu’à IP64 permettent un nettoyage aisé.Select Country
